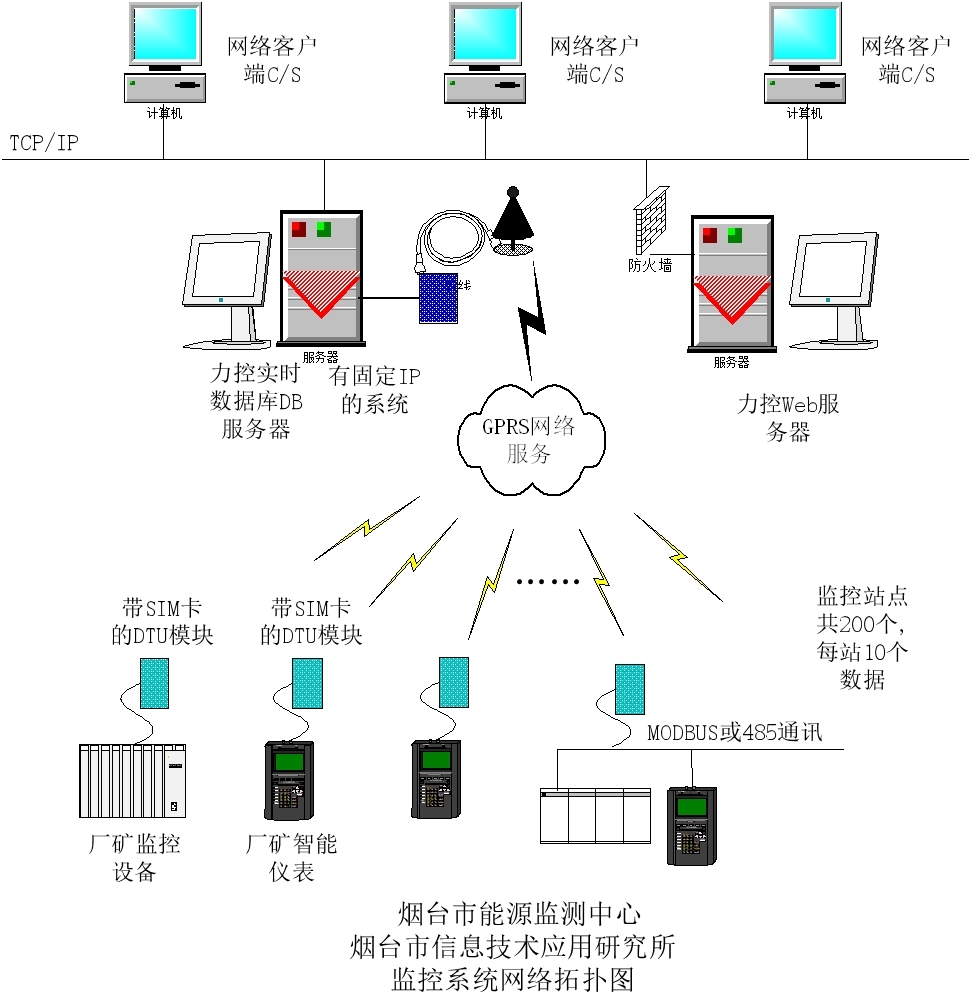

一、GPRS無線采集監控系統網絡拓撲圖
二、工程需求
現場實時信息自動采集，遠程傳送給中心控制站。
現場采集數據初定為10個，主要為模擬信號，檢測鍋爐各點溫度、蒸汽流量、煙氣含氧量、蒸汽壓力、爐膛壓力等數據。
通過網絡實時采集遠程智能現場信息采集器傳回的數據，具有多個現場控制系統的集中監測能力，能進行多種畫面的組態功能。
具有實時數據平臺；工藝畫面的組態與運行監測；遠程數據的接收和存儲等。
控制站點為200個。
? 監控的目的
管理部門能夠對數量眾多的工業鍋爐進行有效的能源消耗實時監控與統計，為領導決策提供真實可靠的數據。
在線故障診斷系統，使管理部門能夠在線監視鍋爐的實際運行情況，并對非正常指標進行故障診斷，為領導和企業提供改進措施。
? 系統設計
①控制站點的采集方式
如果現場控制站的儀表或智能采集器支持串口通訊，在該控制站通過無線采集模塊DTU和SIM卡，利用儀表串口進行實時數據采集和向DB服務器傳輸數據。如果采集設備種類不同，協議也不相同，就要使用多個DTU和SIM卡，也可以使用力控監控組態軟件進行數據采集，然后通過工控機的串行口與DTU模塊進行無線傳輸。
②力控實時數據庫DB服務器
DB服務器通過GPRS網絡接收來自各個采集站的實時數據。采集包括鍋爐各點溫度、蒸汽流量、煙氣含氧量、蒸汽壓力、爐膛壓力等數據，并對數據進行存貯。服務器具有200個監測站點的實時監測畫面和數據顯示，根據檢測數據分析對鍋爐進行在線診斷。
③WWW網絡瀏覽功能
可以為用戶提供標準的瘦客戶端瀏覽功能。用力控監控組態軟件網絡版發布運行的工程可以在Intranet和Internet上使用標準的IE瀏覽器進行監控，同時可以和地理信息系統進行集成。
